介绍
作为前端开发,我们每天都会用 Chrome DevTools 调试 Chrome 的网页,但其实它还可以远程调试 Android 手机和 IOS 手机的网页。
那 Chrome DevTools 如何远程调试 Android/IOS 网页呢?它的实现原理是什么?

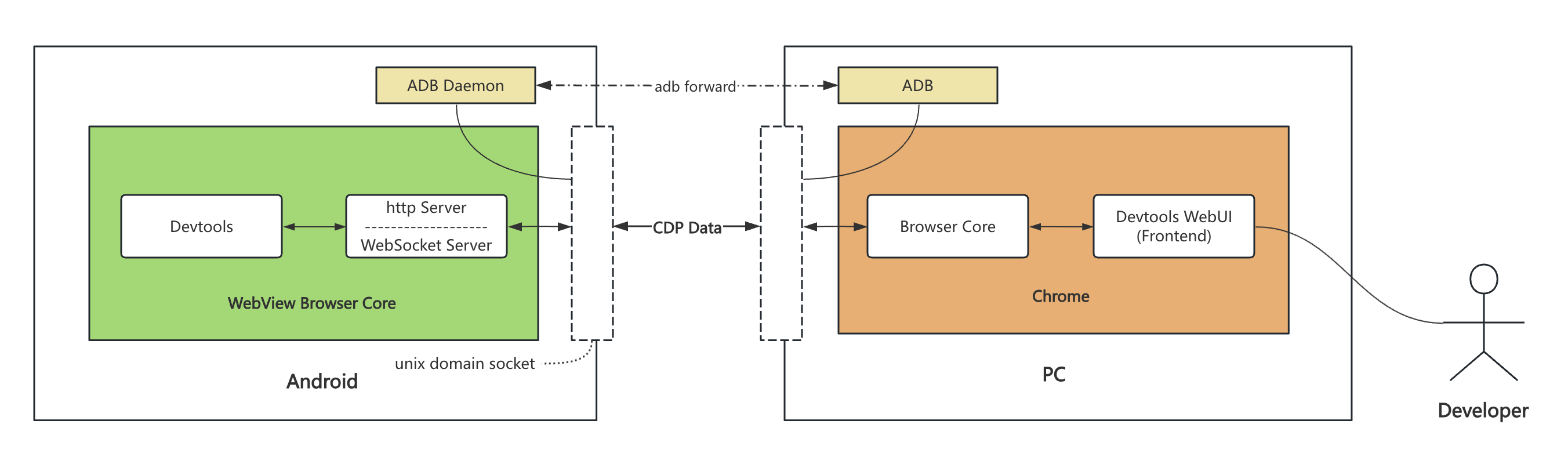

Android 平台巧妙地使用 ADB forward 能力,解决了 PC 上的 WebUI 与 Android 手机中的 Chrome 内核的连接问题。轻松了实现了远程调试的能力,不要小瞧这一实现,这对前端开发者效率提升是极大的。因为前端开发者的工作环境,目前来看基本是在 PC (Windows、Mac、Linux 统称为 PC)下,通过远程调试能力的实现,让移动端的开发实现了所见即所得。
正是 Chrome 团队基于网络通信方式,作为 DevTools 底层通信框架,才为后来的 Web 开发团队百花齐放奠定了基础。TCP/IP 是互联网的基础,没有哪种语言或平台不支持 TCP/IP 的。DevTools 选型 TCP/IP 方式直接抹平了不同平台或系统框架之间的差异。
远程调试 Android 网页

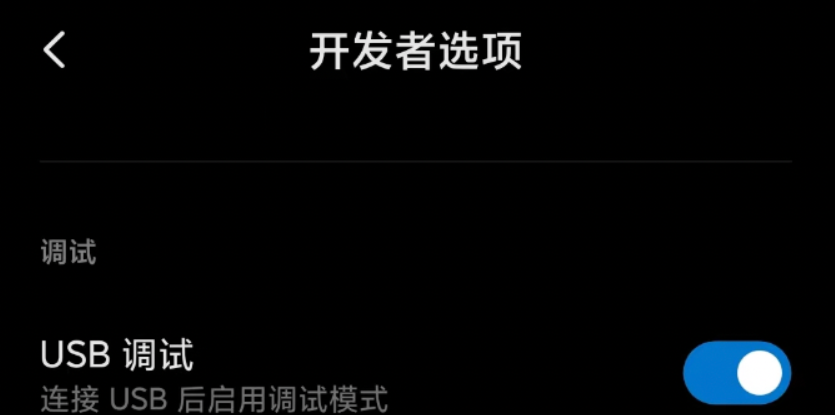

用数据线把安卓手机和电脑连接起来,在手机设置里打开 USB 调试:

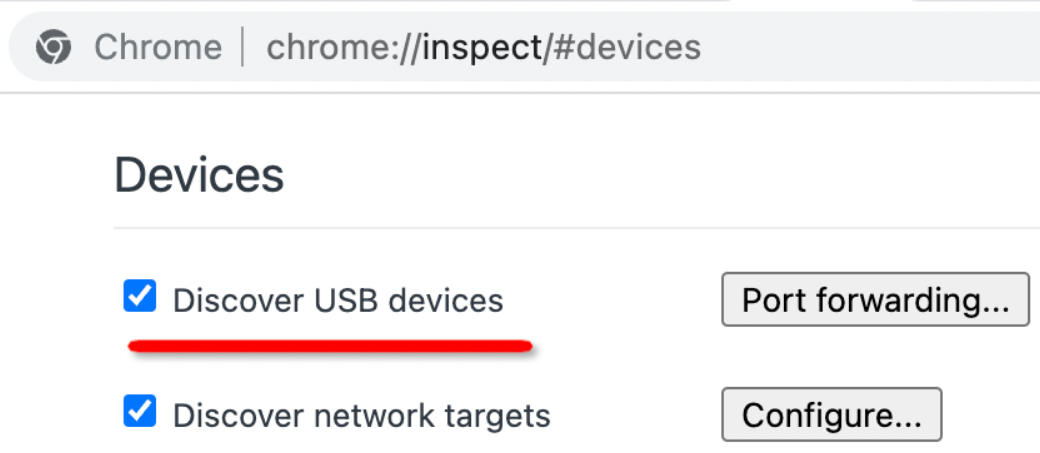

然后在 chrome 打开 chrome://inspect 页面,勾选 Discover USB devices(默认是勾选的):

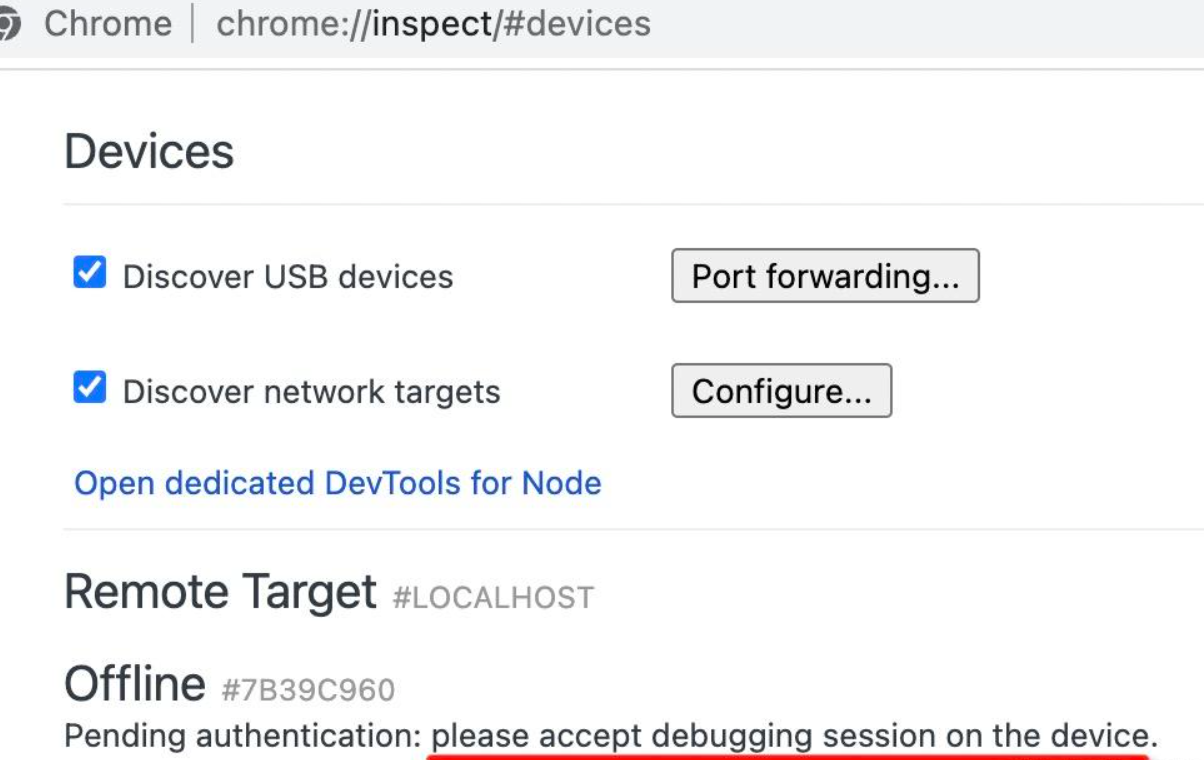

这时候下面就会出现一个提示:请在设备上接受 debugging 会话

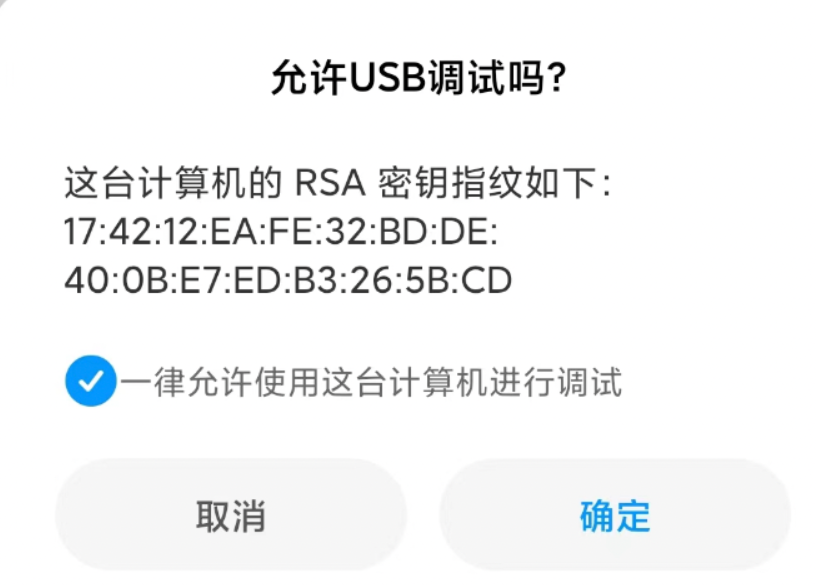

在手机上点击确定,就会建立调试会话:

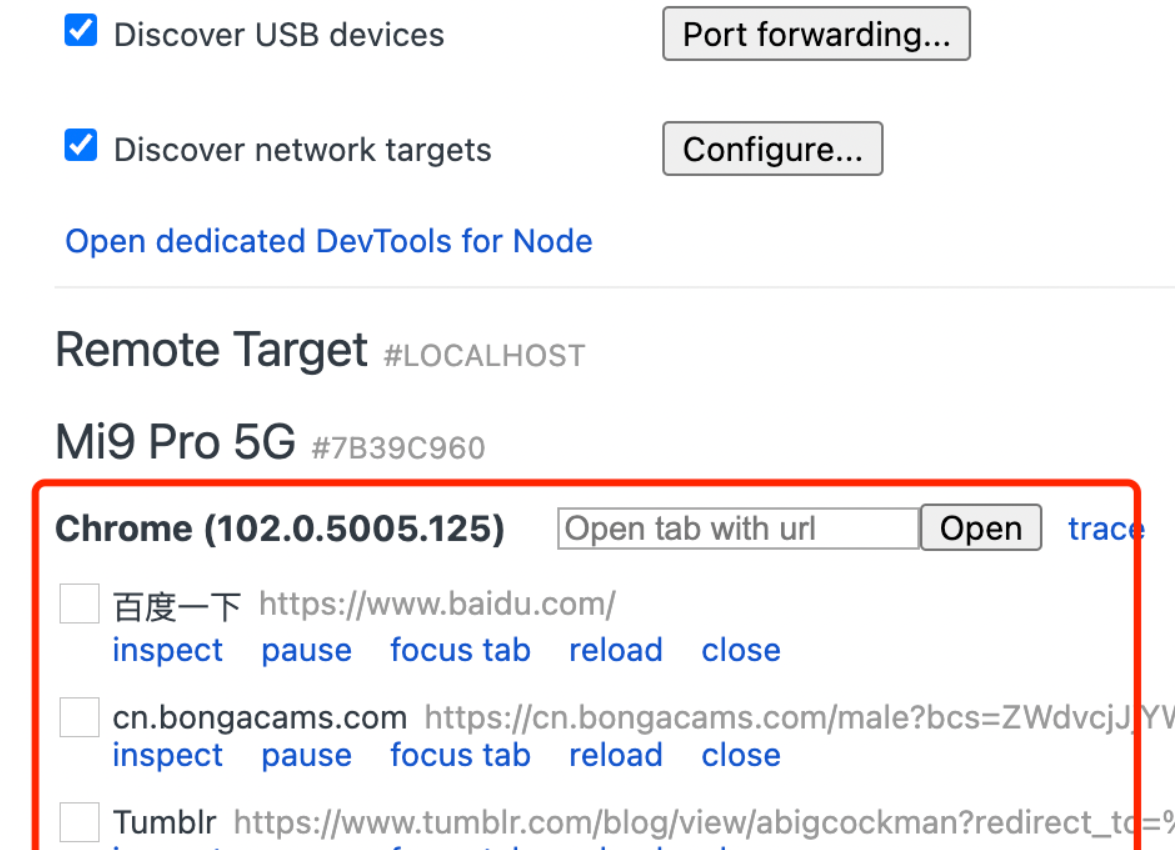

下面就会列出所有可以调试的网页:
浏览器里的网页,或者 APP 调试包的 webview 的网页都会列出来。
点击 inspect 就可以调试了:

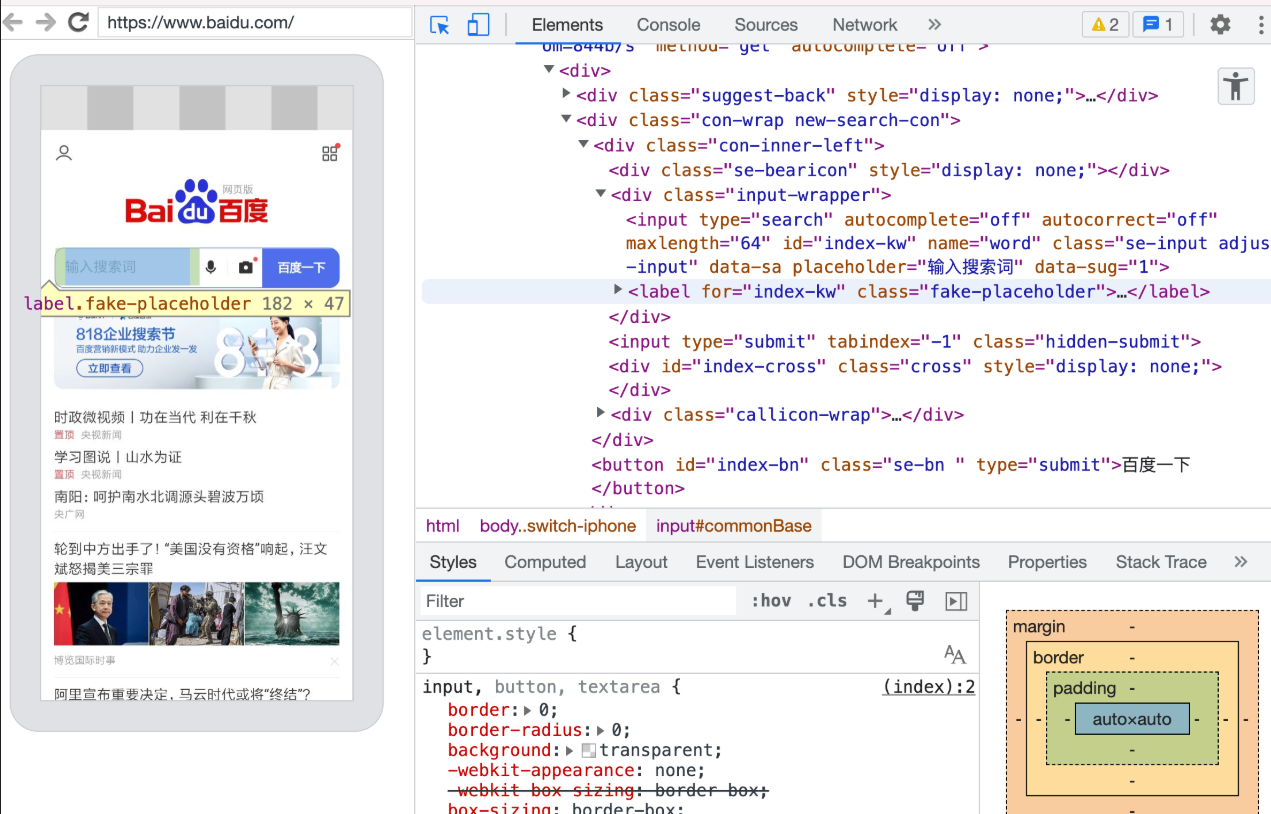

可以审查元素:
远程调试 IOS 网页
ios 网页调试只能用 safari 浏览器。

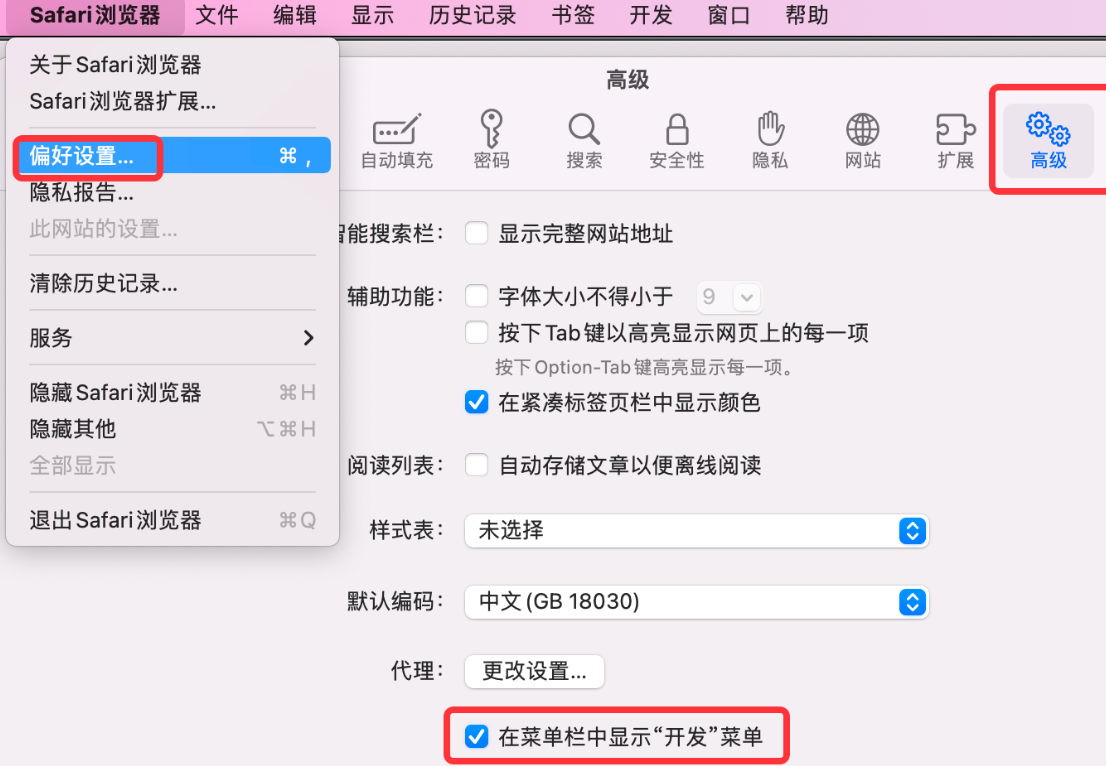

打开偏好设置 > 高级,勾选显示“开发”菜单:

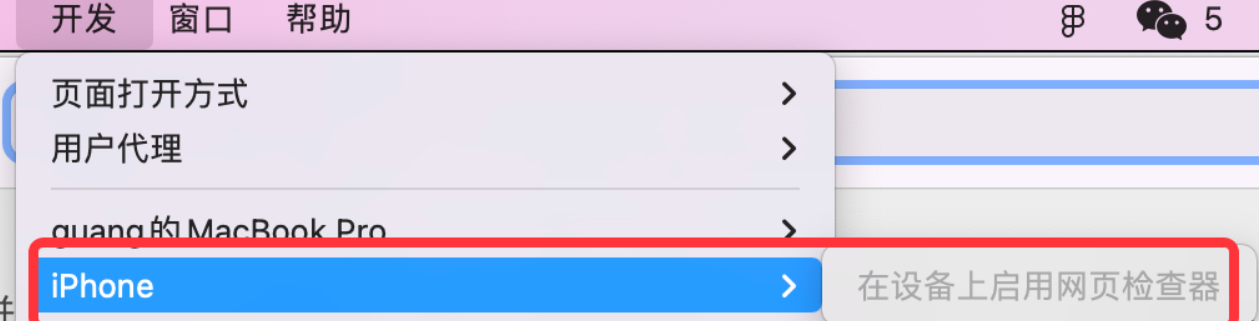

之后就会出现“开发”菜单,下面会展示所有连接的设备:
它会提示你在 iPhone 上启用网页检查器。

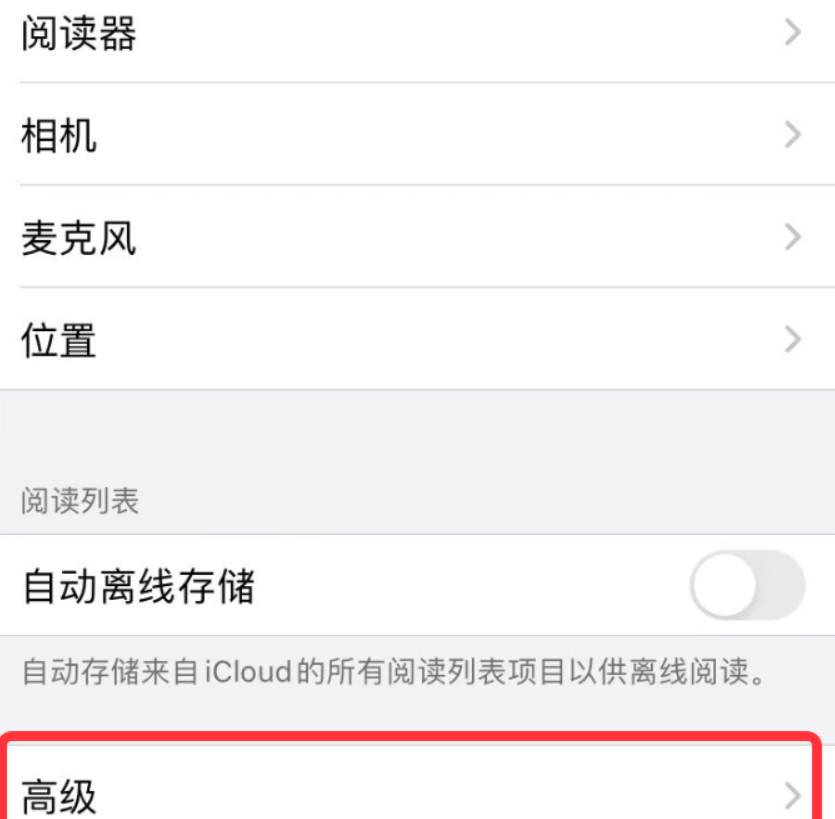

这个是在 设置 > safari 浏览器 > 高级里开启的:

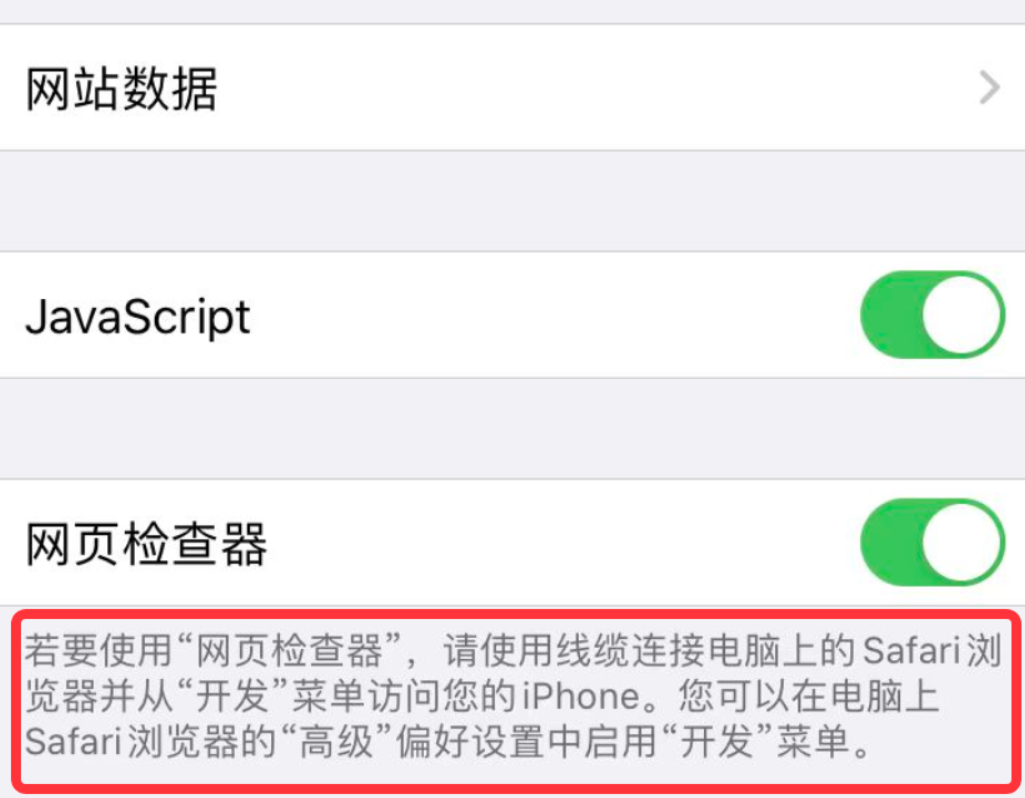

网页检查器下面也有这么一行提示:
之后在 Safari 浏览器里打开一个页面,比如 baidu.com:

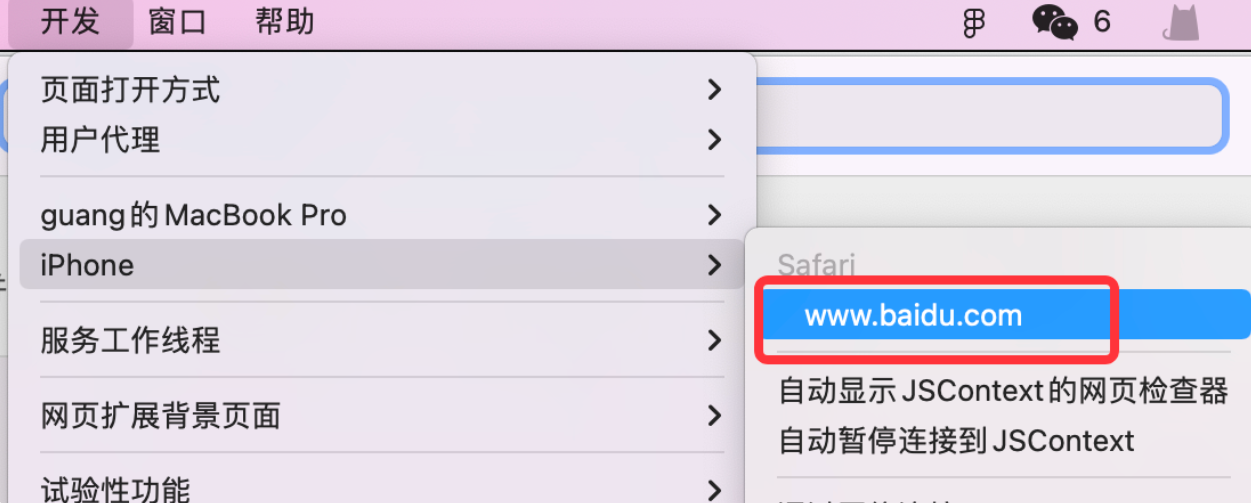

在电脑的 Safari 浏览器的开发菜单里就会显示出这个网页:
不只是 Safari 浏览器,一些 APP 里内嵌的网页开启了调试的话也可以连接。

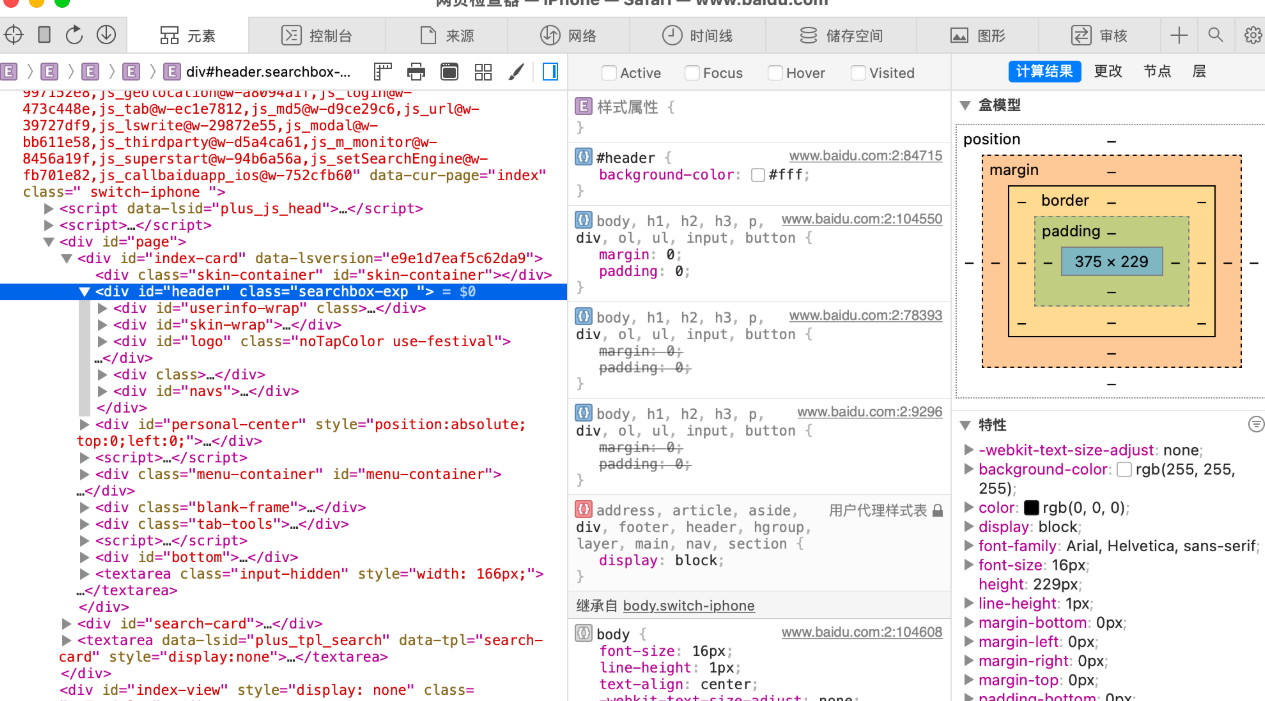

之后就可以在电脑上远程调试 iphone 上的网页了:
原理
Chrome DevTools 被设计成了和 Chrome 分离的架构,两者之间通过 WebSocket 通信,设计了专门的通信协议: Chrome DevTools Protocol。
这样只要实现对接 CDP 协议的 ws 服务端,就可以用 Chrome DevTools 来调试,所以 Chrome DevTools 可以用来调试浏览器的网页、调试 Node.js,调试 Electron 等。
那自然也就可以远程调试安卓手机的网页了,只要开启了 USB 调试,那手机和电脑就可以做网络通信,从而实现基于 CDP 的调试。
这个 CDP 的调试协议是 json 格式的,如果想看它传输了什么也是可以的:

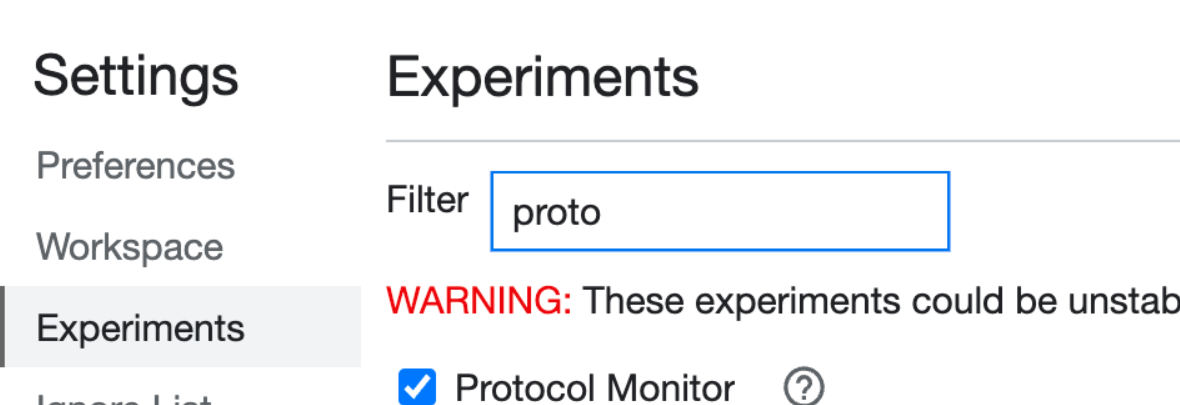

在 Chrome DevTools 的设置里开启 Protocol Monitor:

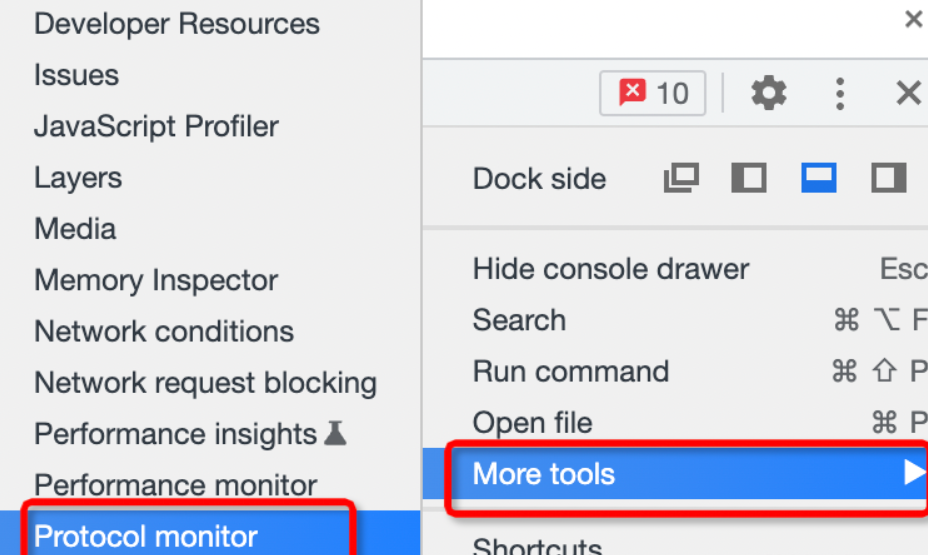

然后在 more tools 里打开 Protocol Monitor 面板:
然后你就可以在 Protocol Monitor 面板里看到所有的 CDP 协议的数据交互了:
这就是调试的实现原理。
